Szczegóły Produktu:
|
| Obszar roboczy: | 600x600mm | Sposób cięcia: | Bez kontaktu |
|---|---|---|---|
| Pole laserowe: | 40x40mm | Typ lasera: | Laser na ciele stałym |
| Marka laserowa: | Optowave | Nazwa: | Maszyna do cięcia laserem UV |
| High Light: | Maszyna do cięcia laserem UV 20 W,600x600mm Maszyna do cięcia laserem UV,wycinarka laserowa Flex Circuit Printed Board |
||

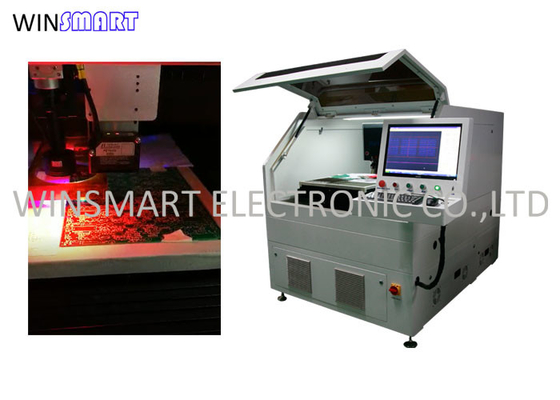

600x600mm Flex Circuit Printed Board 20W Maszyna do cięcia laserem UV
Zastosowanie maszyny do cięcia laserem UV:
Nadaje się do mikroobróbki różnych materiałów, w tym PCB, FPC oraz miękkiej i twardej płytki kombinowanej (w tym zmontowanej płytki drukowanej) o grubości mniejszej niż 0,8 mm.
Cechy maszyny do cięcia laserem UV:
1. Brak stresu: pojazdy specjalne współpracują z obróbką laserową, nawet jeśli elementy znajdują się bardzo blisko ścieżki cięcia, nie ma efektu naprężenia.
2. Dokładna kontrola wpływu termicznego: wybierz odpowiedni typ lasera zgodnie z różnymi wymaganiami dotyczącymi wpływu termicznego i współpracuj z odpowiednimi parametrami obróbki laserowej, aby zminimalizować wpływ termiczny.
3. Czyszczenie obróbki: laserowa obróbka sadzy odbywa się w czasie rzeczywistym podczas procesu obróbki, aby zminimalizować wpływ sadzy na elementy obwodu.
4. Wielofunkcyjny: nadaje się nie tylko do precyzyjnego cięcia i wiercenia miękkiej płyty, twardej płyty i miękkiej twardej płyty kombinowanej o różnej grubości, ale także nadaje się do cięcia i wiercenia innych materiałów, takich jak szkło, ceramika, cienka blacha i tak dalej.
5. Bezpieczeństwo: obszar przetwarzania jest całkowicie zamknięty, aby zapewnić ochronę bezpieczeństwa procesu przetwarzania;Zaprojektowany zgodnie z chińskimi i europejskimi normami elektrycznymi.
6. Automatyzacja: otwarte porty są zarezerwowane w celu ułatwienia adaptacji systemu sterowania mocą, automatycznego systemu załadunku i rozładunku oraz systemu MES w celu spełnienia różnych potrzeb automatyzacji.
7. Wysoka prędkość i wysoka precyzja: szybki i precyzyjny system mobilny X / Y / Z, doskonały mechanizm kompensacji precyzji, w tym kompensacja precyzji pojedynczej osi.
kompensacja precyzji płaszczyzny i kompensacja precyzji obszaru skanowania.System sterowania ruchem jest wyposażony w system pozycjonowania CCD w osi kontraktowej, aby zapewnić dużą szybkość i wysoką precyzję w procesie przetwarzania.
8. Wysoki stopień swobody: dostępne są różne lasery nanosekundowe, pikosekundowe ultrafioletowe i zielone, aby spełnić różne potrzeby przetwarzania.
Specyfikacja maszyny do cięcia laserem UV:
| Laser | Półprzewodnikowy laser UV pompowany diodami Q-Switched |
| Długość fali lasera | 355 nm |
| Źródło laserowe | Optowave UV 15W@30KHz |
| Precyzja pozycjonowania stołu roboczego silnika liniowego | ±2μm |
| Precyzja powtarzalności stołu roboczego silnika liniowego | ±1μm |
| Efektywne pole robocze | 600 mm x 600 mm (konfigurowalny) |
| Platforma | Marmur |
| Zasilanie PCB | podręcznik |
| Rozładunek PCB | podręcznik |
| Materiał PCB | FPC, FR4 |
| Marka laserowa | Optowave |
| Cięcie stresu | Nie |
| import Gerbera | TAk |
| System operacyjny | Wygraj 10 |
| Ścieżka cięcia | Okrąg, Linia, Punkt, Łuk |
| Szybkość skanowania | 2500 mm/s (maks.) |
| Pole robocze | 40mm x 40mm |
Zasada maszyny do cięcia laserem UV:
Zasada maszyny do cięcia laserem PCB polega na napromieniowaniu powierzchni płytki drukowanej wiązką wysokoenergetyczną i realizacji cięcia odparowującego materiałów PCB poprzez kontrolowanie parametrów, takich jak gęstość energii wiązki, częstotliwość, prędkość i czas przetwarzania.
