Szczegóły Produktu:
|
Certyfikat CE: | - Tak, proszę. | Ilość osprzętu: | 1 |
---|---|---|---|
napięcie: | 220 V/110 V | Dokładność temperatury: | ±2°C |
Ilość termody: | 1 | System sterowania: | PLC |
Wyświetlacz: | LCD | Zakres temperatury: | 50-500 ℃ |
Rodzaj: | Automatyczny | Nazwa produktu: | Maszyna do lutowania na gorąco |
High Light: | 0.2 Pin Pitch Bar Lutownica,Hot Bar FPC Lutownica,Hot Bar FFC Lutownica |

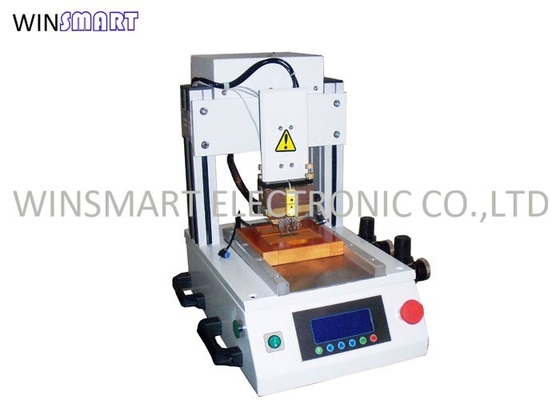

Gotowa maszyna lutownicza 0,2 szpilki dla lutownictwa FPC FFC PCB
Wprowadzenie do maszyny lutowniczej na gorąco:
1W zależności od różnych mediów prasowania gorącego można go podzielić na lutowanie, maszyny do łączenia ACF (oponentna taśma przewodząca),ACP (klej o przeciwnym przewodzie), TBF (film klejący gorąco topiony).
2Jest on stosowany do połączenia FPC (Flexible Circuit Board), HSC (Zebra Paper), tab oraz LCD i PCB.tradycyjny proces lutowania był trudny do spełnienia wymogów ekstremalnie precyzyjnego tłoczenia na gorąco, więc proces ACF został stopniowo stosowany przez projektantów telefonów komórkowych.
Zasada działania maszyny lutowniczej na gorąco:
Zasada podgrzewania impulsowego: ze względu na specjalną konstrukcję powierzchni głowicy spawalniczej, opór powierzchni spawalniczej jest bardzo mały,i prąd przejdzie przez sekcję z najmniejszym oporem. Dzięki stałej zmianie napięcia i regulacji poziomu prądu głowica spawalnicza może szybko się nagrzewać. Prąd impulsowy odnosi się do stosunku częstotliwości włączania i wyłączania prądu.Im większy współczynnik pulsu, im większy prąd wyjściowy, tym szybciej wzrasta temperatura spawania.
Maszyna do lutowania na gorąco:
1Użyj technologii podgrzewania impulsowego, kontrola temperatury jest dokładna, a częstotliwość pobierania próbek temperatury wynosi 0,1 s
2Jednorazowa platforma robocza, obrotowa platforma robocza, lewa i prawa platforma ruchoma i inne zróżnicowane tryby pracy
3. Wieloetapowe sterowanie wzrostem temperatury
4Wyświetlenie krzywej temperatury w czasie rzeczywistym
5Mechanizm indeksowania taśm silikonowych
6System widzenia CCD zapewnia dokładne ustawienie
7Program dużej pojemności przedmagazynowania
8Interfejs operacyjny dotykowy, ochrona hasła programu
Specyfikacja maszyny do lutowania na gorąco:
Rozmiar maszyny | 500 × 500 × 600 mm |
Obszar pracy | Maksymalnie 200*170 mm |
Masa maszyny | 62 kg |
Ciśnienie powietrza roboczego | 00,6-0,8Mpa |
Ilość urządzeń | 1 |
Rozmiar głowicy termodu | Maksymalnie 40*3 mm |
Dokładność spawania | odchylenie 0,2 mm |
Czas naciśnięcia | 1~99,9s |
Ustawienia temperatury | RT tolerancja ±5°C |
Ciśnienie spawania | 1 ~ 20 kg |
Ustawienia temperatury | Dwa. |
Środowisko pracy | 10-60°C, 40%-95% |
Zasilanie | AC220V±10% 50HZ,2200W |
Tryb ustawienia | Monitor CCD + LCD |
Tryb podawania | Podręcznik |
Tryb uruchomienia | Wciśnij przycisk Start |
Platforma rotacyjna | Kontrola cylindrów, tolerancja < 0,02 mm |
Materiał termodowy | Stopy molibdenu |
Rozmiar termodu | Maksymalna długość 60 mm |
Pochodzenie | Chiny |
Tryb ustawiania | Wyposażenie na zamówienie |
Zastosowanie | FFC do PCB, FPC do PCB, przewody do PCB |
Gwarancja | 12 miesięcy |
Maszyny do lutowania na gorąco:
1Producent telefonów komórkowych
2. Producent ekranów dotykowych
3Komputer.
4Drukarka itp.
