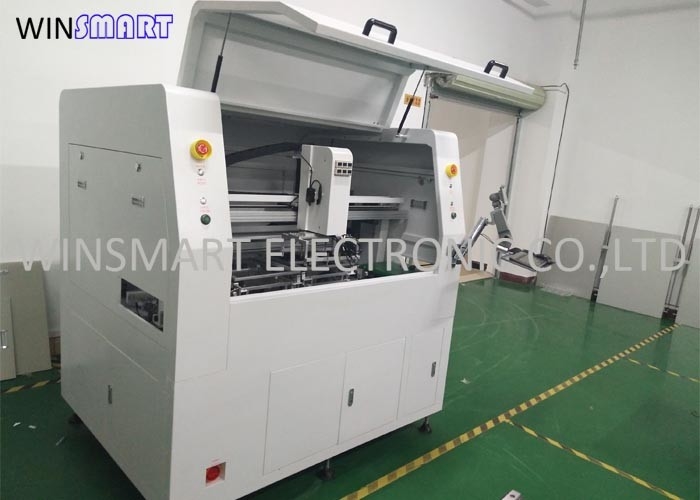

300x350mm Dual Table Full Automatic Router Machine Do Odkładania Płyt PCB

Wprowadzenie do maszyny routera automatycznego

Ta automatyczna maszyna jest szczególnie preferowana w kilku gałęziach przemysłu do cięcia komponentów PCBA na oddzielne części.router może zegar maksymalnej prędkości 60000 rotacji i jest idealny do szybkiego i dokładnego cięcia PCBRouter posiada automatyczną wymianę narzędzi i może cięć płyty PCB o grubości 0,4-6 mm. Może być również wyposażony w funkcję przeciwwybuchową odkurzacza.Dzięki monitorowaniu i precyzyjnemu programowaniu ESD, może spełniać wymagania różnych klientów.

Pełna funkcja automatycznego routera:

Może cięć nieregularne kształty przy minimalnym obciążeniu, a podwójne platformy robocze zwiększają wydajność produkcji.Wielu klientów kupiło i zainstalowało również "maszyny routerów PCB"Linia produkcyjna kontynuuje również edukację i szkolenie operatorów w zakresie pisania procedur i operacji.Z pomocą oryginalnej technologii i zasobów ludzkich, możemy komunikować się, obsługiwać i rozwiązywać każdą sytuację w procesie produkcji bez przerywania działania produkcyjnego.System czyszczenia próżniowego na górze i na dole jest dostępny zgodnie z potrzebami różnych klientów.

Pełna specyfikacja maszyny routera automatycznego:

Całkowity przepływ pracy maszyny routera automatycznego:

1Automatyczne podawanie PCBA z buforu OK/NG.

2System ssania wybiera PCBA i umieszcza panel na lewym stole.

3. PCBA zamocowane na lewym stole przez system zamykania i rozpocząć rozwijanie.

4. System ssania wybiera PCBA i umieścić panel na prawym stole w tym samym czasie.

5. PCBA zamocowane na prawym stole przez system zamykania i rozpocząć rozwijanie.

6Kiedy PCBA oddzielone od lewego stołu są skończone, system ssania zbiera pojedyncze deski i wkłada je na płaską przenośnik rozładunkowy do następnego przetwarzania.

7. Fresownik zaczyna cięcie prawym deski stołowe, gdy to zakończyć lewy stolik pracy.

8Odpady PCB zostaną wyrzucone do skrzynki.

9/Powtórz powyższe kroki i ciągle się rozwijaj.

Całkowicie automatyczne urządzenie routerów

Pełnoautomatyczne maszyny do rozdzielania routerów to specjalistyczne urządzenia stosowane w przemyśle elektronicznym do precyzyjnego i wydajnego oddzielania pojedynczych płyt obwodowych drukowanych (PCB) od paneli.Te maszyny wykorzystują technologię routingu do cięcia i oddzielenia PCB czysto wzdłuż z góry zdefiniowanych ścieżek.

• Precyzyjne cięcie:

  • Automatyczne maszyny do rozdzielania rozrutu zapewniają precyzyjne i precyzyjne cięcie płyt PCB wzdłuż z góry określonych ścieżek, zapewniając czyste i spójne oddzielenie.

• Wysoka przepustowość:

  • Maszyny te mogą szybko i wydajnie przetwarzać dużą liczbę płyt PCB, zwiększając przepustowość produkcji i skracając czas realizacji.

• Automatyzacja:

  • Automatyzacja zmniejsza potrzebę ręcznej interwencji, co prowadzi do zwiększenia wydajności procesu, spójności i zmniejszenia kosztów pracy.

Całkowicie automatyczne sterowanie routerem

1. Przed wycinaniem, najpierw sprawdź, czy program edytowany przez inżyniera jest prawidłowy.Po lewym i prawym stole roboczym programy są sprawdzane, czy są poprawnePo potwierdzeniu, operator może samodzielnie go obsługiwać.

2. umieścić płytę PCB do stemplowania w urządzeniu, jasno określić kierunek i przednie i tylne strony płyty, umieścić go w urządzeniu,i umieścić kolumny pozycjonowania urządzenia pozycjonowania na tablicy, delikatnie nacisnąć ręką, aby upewnić się, czy jest na miejscu, następnie zakryć pokrywę urządzenia i nacisnąć zielony przycisk po lewej lub prawej stronie.stolik pracy automatycznie wchodzi w pozycję cięcia.

3. Kliknij przycisk przeglądu oprogramowania. Przycisk jest czerwony. Obserwuj, czy pozycja cięcia jest poprawna. Po inspekcji kliknij przycisk zatrzymania oprogramowania. Po kilku sekundach,kolor stanie się zielony i automatycznie zmieni się do przycisku przetwarzaniaPodczas formalnego przetwarzania kliknij przycisk przetwarzania w oprogramowaniu, aby rozpocząć przetwarzanie.

Pełna struktura maszyny routera automatycznego:
