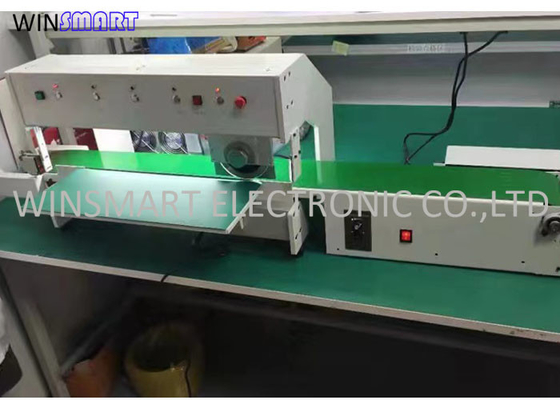

Auto ESD Conveyor V Cut Maszyna do depanowania PCB do płyt 1300 mm

Automatyczna maszyna do separacji PCB V-Cut z przenośnikiem ESD

Maszyna do separacji PCB V-Cut Wprowadzenie:

1. Pokrętło regulacji trybu podziału

2. Wskaźnik zasilania i pochodzenie

3. Przycisk ruchu płyty

4. Przełącznik wysokiej/niskiej prędkości

5. Przycisk zatrzymania awaryjnego

6. Płyta boczna

7. Dolne ostrze

8. Górne ostrze

9. Pokrętło regulacji wysokości ostrza górnego

10. Górny uchwyt ostrza

11. Górna przegroda ostrza i dolna przegroda ostrza

12. Urządzenie do regulacji platformy podnoszącej

13. Urządzenie kurtyn świetlnych bezpieczeństwa

Maszyna do separacji PCB V-Cut Opis:

Separator PCB z wycięciem w kształcie litery V jest również nazywany obcinakiem do PCB.Przyjmuje nowy typ liniowego / okrągłego noża i jednocześnie wykonuje skok skrawania z mikronaprężeniami ścinającymi.Frez nadaje się do cięcia PCB z V-fugą.Deska się nie porusza, a ostrze tnące porusza się do przodu i do tyłu.Zmniejsza się naprężenie ścinające i zmniejsza się potencjalne ryzyko jakościowe produktu.Maszyna do cięcia wykonana jest ze stali szybkotnącej i może być używana wielokrotnie.Porozmawiajmy teraz o efekcie stresu związanym z nożem do płytek drukowanych.

Maszyna do separacji PCB typu V-CutParametry:

1. Napięcie: 220/110 V, 50/60 Hz

2. Moc: 250 W

3. Górne zmotoryzowane ostrze tarczowe: średnica 125 mm;kąt ostrza : 26-28°

4. Dolna długość ostrza liniowego: 400/600/900/1300mm

5. Długość separacji: 0-100-200-300-400-1300mm

6. Rozmiar zewnętrzny: w zależności od długości ostrza

7. Waga: w zależności od długości ostrza

8. Opakowanie: drewniana obudowa

Maszyna do separacji PCB typu V-CutCechy:

1. Górny nóż krążkowy i dolny nóż liniowy są przystosowane do maszyny do cięcia PCB typu poruszającego się nożem.Gdy płytka drukowana jest umieszczona na dolnym nożu, przełącznik jest nadepnięty, a górny nóż krążkowy przesuwa się poziomo do ustawionego punktu, to znaczy płytka drukowana jest cięta i oddzielana, cięcie nie spada, a nacięcie jest płaski.

2. Okrągły nóż można podzielić, chodząc, co może całkowicie zmniejszyć naprężenia i zapobiec pękaniu miejsca spawania i pękaniu części.

3. Po lutowaniu zepsuta płytka drukowana łącząca wiele elementów często uszkodzi obwód lub uszkodzi części elektroniczne.Korzystanie z tej maszyny pozwala uniknąć uszkodzeń oraz poprawić wydajność i jakość pracy.

4. Maszyna jest napędzana silnikiem krokowym, który może być samoblokujący oraz precyzyjnie ciąć i pozycjonować po włączeniu.Rozwiązuje problem polegający na tym, że silniki prądu stałego i prądu przemiennego zmieniają swoje punkty ruchu po pracy przez pewien czas z powodu bezwładności.

5. Maszyna do cięcia płytek drukowanych w kształcie litery V przyjmuje kurtynę świetlną na podczerwień w celu ochrony bezpieczeństwa.Gdy ręce lub obce przedmioty znajdą się w obszarze ruchu noża, maszyna natychmiast przestanie działać, aby zapewnić szybkie i bezpieczne działanie maszyny.

6. Prędkość cięcia można ustawić jako wysoką lub niską.Wysoka prędkość może dochodzić do 200 mm/s, a przesuw narzędzia można ustawić w dowolnym punkcie zatrzymania do przodu wraz z długością płytki drukowanej.

7. Dolna część górnego końca maszyny jest wyposażona w lampę fluorescencyjną, aby zapobiec błędom pracy na placu zabaw w cieniu.

8. Górne i dolne noże maszyny do cięcia PCB są wykonane z importowanej stali szybkotnącej, która jest niezwykle trwała i może być wielokrotnie szlifowana.

Specyfikacja maszyny do separacji PCB V-Cut:

Maszyna do separacji PCB V-Cut Codzienna konserwacja:

Podczas użytkowania maszyny prace konserwacyjne są dość proste.Utrzymuj maszynę w czystości i regularnie smaruj smarem antykorozyjnym górne i dolne ostrza.Wyznacz osobę odpowiedzialną za obsługę i konserwację, aby zapewnić precyzję maszyny.Nie używaj ani nie przechowuj go w wysokiej lub niskiej temperaturze
