Szczegóły Produktu:
|
Materiał PCB: | FR4, MCPCB | Kolor: | Biały |
---|---|---|---|
Długość cięcia: | 330 mm | Prędkość cięcia: | Nastawny |
Certyfikat CE: | Pod warunkiem, że | Nazwa: | Automatyczna maszyna do cięcia PCB |
High Light: | Maszyna do separacji PCB MCPCB,maszyna do separacji PCB FR4,automatyczna maszyna do cięcia PCB 330 mm |
Automatyczna maszyna do separacji PCB FR4 MCPCB Aluminiowa izolacja PCB
Automatyczna maszyna do cięcia płytek PCB o grubości 330 mm z aluminium
Przegląd automatycznej maszyny do cięcia PCB:
Automatyczna maszyna do cięcia PCB jest również nazywana nożem do PCB.Przyjmuje nowy projekt lekkiego chodzenia noża, aby wykonać jednoczesny skok cięcia z mikronaprężeniami ścinającymi.Frez nadaje się do cięcia płytek drukowanych PCB z rowkami w kształcie litery V.Produkt nie porusza się, a nóż górny porusza się do przodu i do tyłu.Zmniejsza się naprężenie ścinające i zmniejsza się potencjalne ryzyko jakościowe produktu.Maszyna do cięcia wykonana jest z precyzyjnego szlifowania stali szybkotnącej i może być ponownie użyta.
Automatyczna maszyna do cięcia PCBCechy:
1. Regulowana prędkość cięcia, dwie opcje: 500 mm/s i 300 mm/s.
2. Długość separacji można zaprogramować: 0-100-200-300-400MM
3. Nadaje się do depanelowania wszystkich płytek drukowanych typu V-cut.
4. Stół operacyjny może być regulowany w zależności od rzeczywistego zastosowania.
5. Ostrze krążkowe jest regulowane: 0-2 mm dla płytki PCB o różnej grubości i różnej głębokości nacięcia w kształcie litery V.
6. Dla bezpieczeństwa operatora zastosowano czujniki światła zatrzymującego ostrza oraz osłonę zabezpieczającą z pleksiglasu.
Automatyczna maszyna do cięcia PCBSpecyfikacja:
Model | SMTAD5 |
Wymiar maszyny | dł.700*szer.550*wys.460 |
Maksymalna długość cięcia | 330 mm |
Materiał PCB | FR4, MCPCB |
Prędkość cięcia | 300 mm/s lub 500 mm/s |
Grubość PCB | 0,2-3,2 mm |
Głębokość cięcia w kształcie litery V | 0,2-2 mm |
Okrągłe Ostrze | Średnica 125mm, kąt 26-28° |
Moc | 220/110 V |
Ciężar maszyny | 55 kg |
Gwarancja | 1 rok |
Pakiet | Drewniana skrzynka |
Testy CE | Tak |
Zalety automatycznej maszyny do cięcia PCB:
1. Podczas procesu cięcia płytka drukowana nie będzie się poruszać, a nóż okrągły będzie się ślizgał, aby zapewnić, że elementy elektroniczne podłoża nie zostaną uszkodzone w wyniku ruchu.
2. Prędkość przesuwania noża okrągłego można regulować.
3. Odległość między górnym okrągłym nożem a dolnym prostym nożem można dokładnie wyregulować w zależności od głębokości rowka w kształcie litery V i utraty noża.
4. Może rozwiązać problem, że części przecinają V-rowek, aby zrealizować płytkę pomocniczą.
5. Podczas cięcia płytki drukowanej zmniejsza się wewnętrzne naprężenie powstające podczas cięcia płytki drukowanej, aby uniknąć pęknięć cyny.

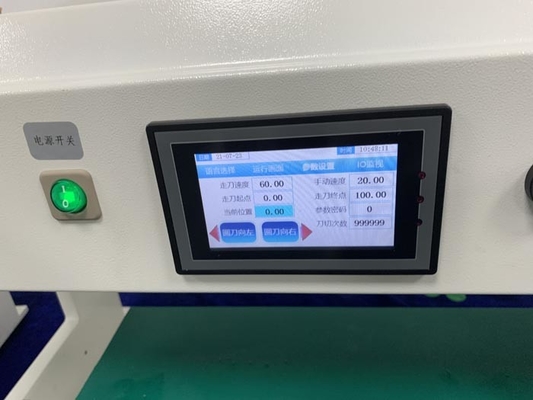

6. Prędkość cięcia jest kontrolowana za pomocą pokrętła, skok membrany można ustawić dowolnie, a wyświetlacz ciekłokrystaliczny.
7. Przenośnik taśmowy jest opcjonalny do oddzielnego zbierania PCB.
