Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Raport z testów: | Pod warunkiem, że |
|---|---|---|---|
| Uderzenie robocze: | 200*300mm (podwójne stoły) | Prędkość: | 500 mm/s |
| Tryb programu: | komputer | Powtarzalna precyzja: | ±0,05 mm |
| Oś: | Wielo | Nazwa: | System dozujący SMT |
| Podkreślić: | Pulpit System dozowania SMT,Sterowanie PC System dozowania SMT,Dozownik kleju PCB 500 mm / s |
||

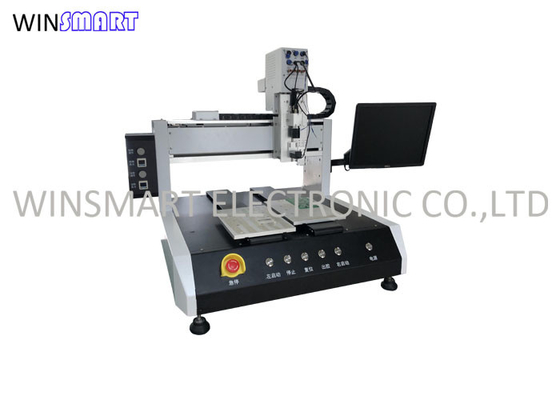

PC Control Desktop System dozowania SMT Produkcja PCB Dozownik kleju
Zakres zastosowania systemu dozującego SMT:
Klej przewodzący ciepło, dolne wypełnienie SMT, opakowanie komponentów, pasta lutownicza, czerwony klej, klej UV, czarny klej, opakowanie półprzewodnikowe, mocowanie płytek itp.
Charakterystyka systemu dozującego SMT:
1. Przyjęcie sterowania komputerowego, systemu operacyjnego Windows, alarmu dźwiękowego i świetlnego awarii oraz wyświetlania menu
2. Wizualny system pozycjonowania CCD
3. Przyjęcie serwosilnika + napędu śrubowego
4. Zdolne do przenoszenia: pneumatycznego zaworu wtryskowego, zaworu piezoelektrycznego, zaworu śrubowego, zaworu gumowego AB itp
5. Automatyczny system stałej temperatury korpusu zaworu zapewnia stałą płynność powłoki
6. Opcjonalny laserowy system wykrywania wysokości, który może automatycznie kalibrować wysokość osi Z po odkształceniu przedmiotu obrabianego
7. Opcjonalny system podgrzewania przedmiotu obrabianego w celu zwiększenia płynności powłoki podczas napełniania od dołu
8. Opcjonalny precyzyjny system ważenia, inteligentna kontrola i wykrywanie dozowanej ilości, zapewniające spójność dozowania
Specyfikacja systemu dozowania SMT:
| Model | SMTDR6 |
|
Obszar roboczy X/Y/Z(mm) |
200*400, podwójne stoły |
|
Maksymalne obciążenie oś Y/oś Z |
10kg/5kg |
|
Prędkość X&Y/Z(mm/s) |
0,1-800/500 |
| Relolution | 0,01 mm/oś |
| Powtarzalność | ±0,01 mm/oś |
| Pojemność programu | Bez limitu |
| Typ przechowywania danych | PC Windows 10 |
| Wydajność powlekania | 30 CC |
| Wyświetlacz | LCD |
| Liczba osi | 4 |
| Metoda programowania | Programowanie wizualne |
| Urządzenie do czyszczenia dysz zaworów | Opcjonalny |
| Moc | AC110V/220V |
| Czas pracy | 5-50 ℃ |
| Współczynnik mocy | 2,5 kW |
| Ciśnienie powietrza | ≥ 0,65 MPa |
| ilość zaworów | 1 (standardowy) |
| Wilgotność robocza | 20-90% bez kondensacji |
|
Wymiar (szer.*gł.*wys.) mm |
950*850*850 |
| Waga (kg) | 150 |
