Szczegóły Produktu:
|
| gwarancja: | 1 rok | Układ CCD: | - Tak, proszę. |
|---|---|---|---|
| Tryb: | W linii | Maksymalny panel: | 300x300mm (można dostosować) |
| Żywotność ostrza: | 100 000 razy | Materiał ostrza: | SKH51 |
| dokładność cięcia: | ±0,1 mm | Kąt cięcia: | 90° |
| Długość cięcia: | Możliwość dostosowania | Metoda cięcia: | Cięcie i frezowanie w kształcie litery V |
| Prędkość cięcia: | Wysoka prędkość | Grubość cięcia: | 0,2-3,2 mm |
| Szerokość cięcia: | 2-6mm | Poziom hałasu: | ≤70 dB |
| zasilacz: | 220 V/50 Hz | Nazwa produktu: | Uniwersalna separacja PCB |
| High Light: | Maszyna do uniwersalnego segregacji PCB,CCD PCB Separator Machine,CCD PCB Depaneling Router Machine |
||

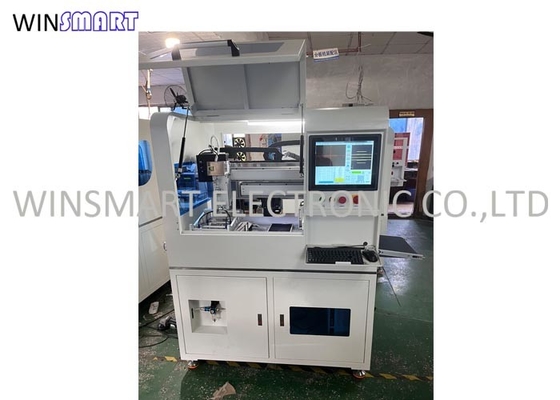

CCD Vision Bezstresowa uniwersalna separacja PCB, wysoce trwała i łatwa w konserwacji
Powszechny przegląd separacji PCB:
Maszyna do separacji uniwersalnych płyt PCB to specjalistyczne urządzenie zaprojektowane do bezobciążeniowego separacji płyt PCB za pomocą technologii widzenia CCD. Oferuje wysoką trwałość, łatwą konserwację,i precyzyjne możliwości separacjiMaszyna wykorzystuje system kamer CCD do dokładnej identyfikacji konturów i komponentów PCB, zapewniając minimalne obciążenie i uszkodzenia podczas procesu separacji.
Uniwersalne oddzielanie PCBFunkcje:
Główną funkcją segregatora rozkładów PCB typu wielowymiarowego z dwoma wrzutowcami jest oddzielenie płyt PCB, w szczególności płytek V-cut i tab. Wykonuje następujące funkcje:
Separacja w kształcie litery V: maszyna wykorzystuje jedną z wrzutow do wykonywania separacji w kształcie litery V PCB.Wykonuje to zgodnie z wstępnie zdefiniowanymi liniami w kształcie litery V na deskach i oddziela je precyzyjnie bez powodowania naprężenia lub uszkodzenia.
Separacja tabboardów: maszyna wykorzystuje drugi wrot do oddzielenia tabboardów.
Dostosowalność: Maszyna pozwala na dostosowanie w oparciu o określone projekty i wymagania PCB.
Uniwersalne oddzielanie PCBCharakterystyka:
Pozycjonowanie i wyrównanie PCB: maszyna wykorzystuje system kamer CCD do dokładnego pozycjonowania i wyrównania PCB do separacji.Pobiera obrazy PCB i identyfikuje jego kontury i komponenty w celu dokładnego wyrównania.
Separacja sterowana wzrokiem CCD: oprogramowanie maszyny analizuje i określa optymalną ścieżkę separacji na podstawie pobranych obrazów.Kieruje narzędziem lub mechanizmem do cięcia, aby podążać z góry ustaloną ścieżką, zapewniając oddzielenie bez napięć.
Precyzyjna ochrona komponentów: system widzenia CCD maszyny identyfikuje i lokalizuje wrażliwe komponenty na płytce PCB.ochrona przed uszkodzeniami podczas procesu separacji.
Uniwersalna specyfikacja separacji PCB:
| Pozycja | SMTID3 |
| Obszar pracy | 250x200mm, 0-80mm ((Z) |
| CCD | 540 |
| Węgiel | Chińska marka |
| Śrubokręt, szyba przewodnia, moduł | Chińska marka |
| Silnik serwowy | Panasonic |
| Eliminator elektrostatyczny | ADK-801ADK-801 |
| PC | Wartość przemysłowa |
| Karta sterowania ruchem | PI9074 |
| monitor | 17 cali. |
| System operacyjny | System Windows 10 |
| Prędkość spindala | 40000 obrotów na minutę |
| Prędkość jazdy XYZ | XY.800mm/s, Z.300mm/s |
| Prędkość cięcia | 0-80 mm/s |
| Dokładność cięcia | ± 0,05 mm |
| Całkowita moc | 5 kW |
| Platforma robocza | Obrotowa tacza może cięć w dwóch kierunkach |
| System chłodzenia węzłem | Chłodzenie powietrzem |
| Moc odkurzacza | 3.5kw 380V,3 fazy ((opcjonalne czyszczenie próżniowe górne i dolne) |
| Ciśnienie powietrza | 00,5-0,7MPa |
| Kontrola hałasu | < 80 dB |
| Urządzenie bezpieczeństwa | Drzwi i czujniki bezpieczeństwa |
| Tryb działania | W linii |
| Ładowanie PCB | Przesyłowy przenośnik do podawania |
| Automatyczne wykrywanie usterek i tryb konserwacji | Funkcja samodzielnej diagnostyki, wyświetlanie informacji o błędach w czasie rzeczywistym i intuicyjne zapytanie o status każdego portu IO w celu rozwiązywania problemów |
| Wsparcie techniczne i szkolenia | Zapewnienie usług obsługi sprzętu, programowania, utrzymania sprzętu i szkoleń |
| System widzenia | System korekcji pozycjonowania wizualnego CCD |
| Wysokość regulowana | 50-70 mm |
| Światło ostrzegawcze | Lampa trójkolorowa |
| Pokrycie ochronne przedziału pracy | Tryb ślepego zabezpieczenia drzwi sześciokątnych |
| Wymiar | 1000(L) x1010(W) x1860(H) mm |
| Waga | Około 1000 kg. |
Środki ostrożności podczas pracy z uniwersalnym oddzieleniem PCB:
Aby zapewnić bezpieczne i wydajne działanie maszyny do uniwersalnego oddzielania płytek stałych bez naprężenia CCD Vision, należy zastosować następujące środki ostrożności:
Właściwa kalibracja: Regularnie kalibruj system kamer CCD w celu utrzymania dokładnych zdjęć i możliwości wyrównania.
Szkolenie operatorów: zapewnienie operatorom kompleksowego szkolenia w zakresie prawidłowego obsługi maszyny, w tym załadunku i rozładunku PCB, ustawiania szlaków cięcia i wykonywania zadań konserwacyjnych.
Wyrównanie i mocowanie PCB: przed rozpoczęciem procesu separacji należy upewnić się, że PCB jest prawidłowo wyrównane i mocno mocowane na miejscu.To zapobiegnie niewłaściwemu ustawieniu i potencjalnym uszkodzeniom PCB lub narzędzia do cięcia.
Regularna konserwacja: stosować się do zalecanego przez producenta harmonogramu konserwacji, regularnie czyścić i sprawdzać maszynę pod kątem wszelkich oznak zużycia,i szybko rozwiązać wszelkie problemy w celu zapewnienia optymalnej wydajności.
Środki bezpieczeństwa: Podczas obsługi maszyny należy przestrzegać wszystkich wytycznych i protokołów bezpieczeństwa..
