10 Ton Pneumatyczna Maszyna do Perforacji PCB 10S Czas cyklu Poprawa wydajności

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 zestaw
Cena £:	USD1-10000/set
Packaging Details:	Obudowa ze sklejki
Payment Terms:	Akredytywa, T/T, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Warunki:

100% nowy

gwarancja:

12 miesięcy

Typ PCB:

Otwory stempla

Opakowanie:

Obudowa ze sklejki

Zastosowanie:

Produkcja elektroniczna

System sterowania:

Rozmiar maszyny:

1000 mm*1000 mm*1400 mm

Ciężar maszyny:

500 KG

Materiał:

Aluminium, FR4, FPC itp.

Maks. Prędkość karmienia:

100 mm/s

Max. Maks. Punching Force Siła uderzenia:

Maksymalny rozmiar ciosów:

Możliwość dostosowania

Max. Maks. Punching Thickness Grubość wykrawania:

Tryb działania:

Ręczny/Automatyczny

zasilacz:

220 V/50 Hz

Nazwa produktu:

Pneumatyczna maszyna do przebijania PCB

Dokładność wykrawania:

±0,1 mm

Udar:

50 mm

Możliwość Supply:

100 zestawów

Podkreślić:

Maszyna do przebijania PCB o pojemności 10 ton

Maszyna do perforacji PCB PLC

Pneumatyczna maszyna do perforacji PCB

Product Description

10 Ton Pneumatyczna Maszyna do Perforacji PCB 10S Czas cyklu Poprawa wydajności

Wprowadzenie do pneumatycznej maszyny do przebijania płyt PCB:

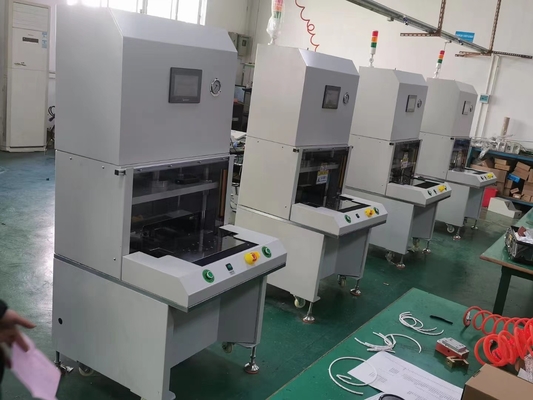

10 Ton Pneumatic PCB Punching Machine jest specjalistycznym sprzętem zaprojektowanym do wydajnego przebijania otworów lub otworów w płytkach drukowanych (PCB).Wykorzystuje siłę pneumatyczną do dostarczania wysokiego poziomu mocy ciosówZ czasem cyklu 10 sekund, maszyna ta została specjalnie opracowana w celu poprawy wydajności w procesach produkcji płyt PCB.

PCBA Perforacja maszyny Precyzyjna Perforacja formy:

10 Ton Pneumatyczna Maszyna do Perforacji PCB 10S Czas cyklu Poprawa wydajności 0

Pneumatyczna maszyna do przebijania PCBCharakterystyka:

1. Wysoka siła przebicia: maszyna jest wyposażona w system pneumatyczny, który zapewnia siłę przebicia 10 ton. Zapewnia to wydajne i niezawodne przebicie otworów lub otworów w PCB.

2Szybki czas cyklu: szybki czas cyklu maszyny wynoszący 10 sekund umożliwia szybkie operacje perforacji, przyczyniając się do poprawy wydajności i skrócenia czasu cyklu produkcji.

3System sterowania pneumatycznym: maszyna wykorzystuje system sterowania pneumatycznego, który zapewnia precyzyjne i spójne operacje przebicia.Zapewnia niezawodną kontrolę nad siłą przebicia i zapewnia dokładne umieszczenie otworu lub szczeliny.

4. Dostosowalne wzory perforacji: maszyna może być dostosowana do różnych wzorów perforacji w oparciu o określone projekty i wymagania PCB.Pozwala na elastyczność w układzie otworu lub szczeliny.

5Łatwa obsługa: maszyna posiada przyjazne dla użytkownika sterowania i interfejsy, dzięki czemu operatorzy mogą łatwo ustawić parametry przebierania, dostosować ustawienia i monitorować działanie maszyny.

Pneumatyczna maszyna do przebijania PCBFunkcja:

Ta maszyna do przebijania PCB może być używana do wybierania PCB w różnych gałęziach przemysłu.Oferuje łatwy do ustawienia drukowania umiera z zmienne narzędzia umieraMaszyna jest również wyposażona w wygodne ładowanie i rozładunek PCB dzięki łatwej obsłudze.Maszyna napędzana cylindrem powietrznym posiada bezpieczny system ochrony i może być odpowiednia do różnych zastosowań.

Pneumatyczna maszyna do przebijania PCBSpecyfikacje:

Obszar pracy	460*320 mm
Ciśnienie robocze	00,45-0,7Mpa
Precyzja cięcia	± 0,05 mm
Czas cyklu	7-15 sekund
Siła pneumatyczna	10T
grubość PCB/FPC	0.08-3.5MM
Materiał PCB/FPC	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Tryb cięcia	Wbijanie
Rodzaj PCB	Płyty tab
Nieruchomości robocze	Wyświetlacz LCD, automatycznie rejestruje liczbę Produkty przetworzone, automatyczne bicie
Port przesyłowy	Standardy międzynarodowe
Ładowanie PCB	Podręcznik
Wyrównanie PCB	Formy do przebijania
Język operacji	Angielski
Udar mózgu	50 mm
Wysokość pleśni	170 mm
Władza	380/220V
Środki zabezpieczające	3A
Wymiar maszyny	820x740x1750 mm
Masa maszyny	680 kg

Pneumatyczna maszyna do przebijania PCBA Kroki operacyjne:

1. Przygotowanie: Upewnij się, że maszyna jest prawidłowo skonfigurowana i podłączona do źródła sprężonego powietrza.

Program: nie trzeba programować, dostosowany czas programu oszczędności formy. ręczne ładowanie płyt na formie, naciśnij przycisk "Start" do bicia.

Pozycjonowanie: Dokładnie wyrównuj płytę PCB wewnątrz formy do perforacji maszyny, zapewniając, że pożądane miejsca perforacji są wyrównane z narzędziami do perforacji lub matrycami.

Aktywacja: Aktywacja pneumatycznego układu sterującego maszyny poprzez uruchomienie procesu bicia.który uruchamia układ pneumatyczny do wywierania siły bicia.

Perforacja: maszyna wywiera siłę pneumatyczną na narzędzia do perforacji lub matryce, które przenikają przez płytę PCB, tworząc pożądane otwory lub szczeliny.Operację przebijania należy przeprowadzić w określonym czasie cyklu 10 sekund..

Kontrola: Po zakończeniu procesu przebijania, należy sprawdzić przebijaną płytę PCB, aby upewnić się, że otwory lub szczeliny są dokładnie umieszczone i spełniają wymagane specyfikacje.

Pneumatyczne maszyny do przebijania PCBA:

Produkcja elektroniki: Maszyna jest stosowana w produkcji płyt PCB do różnych urządzeń elektronicznych, takich jak elektronika użytkowa, sprzęt telekomunikacyjny i systemy kontroli przemysłowej.

Prototypowanie PCB: podczas etapu prototypowania maszyna pomaga tworzyć otwory lub szczeliny w PCB do celów umieszczania i testowania komponentów.

Zgromadzenie płyt PCB: Perforowane otwory lub szczeliny w płytach PCB ułatwiają wstawianie komponentów elektronicznych podczas procesu montażu.

Produkcja PCB na zamówienie: maszyna jest odpowiednia do produkcji PCB zaprojektowanych na zamówienie, które wymagają precyzyjnego umieszczenia otworu lub szczeliny.
