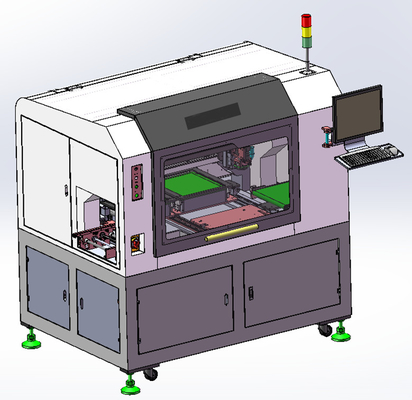

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 SET
Cena £:	USD20000-80000
Packaging Details:	Pułapka ze sklejki
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zasilanie PCB:

Automatyczny

Rozładunek PCB:

Automatyczny

Prędkość wrzeciona:

100,000 obr./min

Pozycjonowanie PCB:

Dostosowane urządzenie

Stół roboczy:

ilość wrzeciona:

Obszar roboczy:

300 x 300 mm, można go dostosować

Precyzja cięcia:

±0,05 mm

0,8-3,0 mm

Nazwa:

Router z podwójnym wrzecionem PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

Maszyna do odkręcania płytek PCB z podwójnym stołem

100 Maszyna do odkręcania plików PCB

Inline PCB Depaneling Router Machine

Product Description

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę

Router PCB z podwójnym węzłem podwójnego stołu

1.W sprzęcie osi XYZ i osi zasilającej stosowane są moduły wysokiej precyzji odporne na pył, o dokładności ± 0,01 i dobrym działaniu przeciwpyłowym

2Struktura podawania przyjmuje odsysanie magnetyczne, które są łatwe do zmiany produktów i mają silną uniwersalność.

3.Zapewnia wykrywanie punktów MARK i funkcję automatycznej korekty

4.Szybkie i łatwe programowanie przełączania produktu

5.Zdolny do programowania macierzy i skrótów

6.Szybkie edycja funkcji do kopiowania, modyfikowania i ogólnego offsetowania kompletnych programów

7.Wspiera różne programy dla 2 biurkowych

8Badania w zakresie zarządzania żywotnością narzędzia

9.Funkcja optymalizacji ogólnej drogi

10. Port rezerwowy MES i port robota

11. Funkcja wykrywania pęknięć cięcia

12Opcjonalny skaner kodów kreskowych i funkcja automatycznej wymiany narzędzi

Router PCB z podwójnym węzłem podwójnego stołu Specyfikacja:

Kategoria	Opis		Parametry
System rozpoznawania	Automatyczne punkty znalezienia		Wyszukiwanie i lokalizacja obrazów kolorowych
	Kamera		Importowana kamera kolorowa o rozdzielczości 0,008 mm/pixel
	Wielkość FOV		6*5 mm
	Oświetlenie		Kołowa struktura, białe źródło światła
	Prędkość przetwarzania obrazu		Czas przetwarzania ekranu < 300 ms/FOV
System mechaniczny	Środki antystatyczne		Szczotka ESD
	Rozmiar PCB		300x450 mm
	Precyzja cięcia		± 0,05 mm
	Prędkość cięcia		0-200 mm/s
	grubość PCB		00,5-3,0 mm
	Kontrola narzędzi		Narzędzie zepsute i polecenie wymiany
	Platforma XYZ	Pociąg	Silnik serwo, moduł ruchu, precyzyjna śruba i szyba przewodnicza
		Prędkość spindala	Maksymalnie 100 000 obrotów na minutę
		Powtarzalność	± 0,01 mm
		Prędkość ruchu	1000 ms/sek
System operacyjny	System operacyjny		Win 10
	Wykrycie		Funkcja automatycznego wykrywania uruchomienia
	Oprogramowanie AutoCut	Cechy	Przetwarzanie danych można uczyć się przez CCD
		Interfejs	Dane dotyczące produkcji graficznej i przetwarzania
	Znak	Punkt maksymalnego znaku	2 punkty
		Prędkość rozpoznawania	< 0,5 sekundy/znak
System sterowania	PC		PC
	Wyświetlacz		17 ̊ LCD
Pozostałe	Waga		800 kg.
	Zasilanie		AC 220V, 50Hz
	Zaopatrzenie w powietrze		> 4,5 kg/cm3
	Hałas		75 ± 5 dB ((A)
	Kolor		Biały

Parametry routera PCB z podwójnym węzłem podwójnego stołu:

1Stolik roboczy: dwa

2Rozmiar PCB ((L*W*H(mm): 50*50*0,3-300*300*3.0

3Węzeł: SycoTec 4033AC-ESD, maksymalnie 100000 obr./min.

4.Przedmiot przewodzącego:00,8-3,0 mm

5Rozładunek PCB:Płaski pas

6Trajektoria cięcia: prosta/ łuk/ okrąg/ L/ U/ kwadrat

7Pozycjonowanie CCD: 5 milionów pikseli

8.MES,połączenie:API,funkcja: inspekcja procesów i tranzyt produktów

9/Konfiguruj statyczny eliminator.

10.Wykrycie złamanego noża.

11*Monitorowanie dysktansji cięcia

12.ZNACZENIE: Miedź, cyna pokryta (Coaxial Light Source)

13Zbieranie: niezależne ssanie, ssanie dolne jako całe ssanie platformy, zapewniające, że powierzchnia deski jest wolna od pyłu po cięciu

14. Wysokość dolnej części urządzenia nad ziemią wynosi ≥ 100 mm (dolny rownik okablowania)

15Dokładność cięcia: ≤ ± 0,05 mm

16Powtórzalność: ≤ ± 0,01 mm

Podwójny szpil podwójny stół PCB Router Szczegóły:

1Szerokość jest automatycznie regulowana zgodnie z różnymi deskami.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę 0

2. Instytut osi Y przyjmuje precyzyjne moduły całkowicie zamknięte, ruch podwójnej osi Y, dobry efekt zapobiegania pyłu i dokładność do ± 0.02. Mechanizm mocowania ma w pełni automatyczną funkcję płyty ciśnieniowej, aby zapobiec poruszaniu się produktu podczas cięcia. Skutecznie poprawia jakość produktu.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę 1

3Niezależny podwójny wrot, który zwiększa wydajność 1,5 razy niż pojedynczy wrot.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę 2

4Ta maszyna do rozgrzewania PCB jest wyposażona w odkurzacz przemysłowy.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 obrotów na minutę 3

Podwójny szpil podwójny stół PCB Router Główne akcesoria:

Pozycja	Opis	Marka	Uwaga
1	Silnik serwo i sterownik	Panasonic
2	Zbiornik, zawór magnetyczny	SMC, AirTAC, FESTO
3	Komputer	PC przemysłowe
4	Przełącznik fotoelektryczny, przełącznik graniczny, przełącznik bliskości	OMRONSICK
5	Wyrzuty	TBIHIWINTHK
6	Koła	HIWIN/PMITHK
7	Komponenty elektryczne, takie jak kontaktory i przełączniki powietrzne	CHINT
8	Węgiel	SycoTec
9	Czyszczący	Odkurzacz przemysłowy o dużej mocy
