Maszyna do frezowania płytek PCB

Maksymalna prędkość 100 000 obrotów na minutę Dual Table Inline PCB Router Machine Precision ±0.05mm

Wszystkie kategorie

Maszyna do frezowania płytek PCB

Maszyna do usuwania płyt PCB V Cut

Laserowa maszyna do usuwania płyt PCB

Zrobotyzowana maszyna lutownicza

Maszyna do lutowania na gorąco

Wózek podający SMT

Skontaktuj się z nami

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Skontaktuj się teraz

Maksymalna prędkość 100 000 obrotów na minutę Dual Table Inline PCB Router Machine Precision ±0.05mm

Brand Name:	Winsmart
Model Number:	Smtirx
MOQ:	1 SET
Cena £:	USD20000-80000
Packaging Details:	Pułapka ze sklejki
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zasilanie PCB:

Automatyczna regulacja szerokości

Rozładunek PCB:

Płaski pas ESD

Prędkość wrzeciona:

100,000 obr./min

Ilość osprzętu:

Stół roboczy:

ilość wrzeciona:

Obszar roboczy:

300 x 300 mm, można go dostosować

Precyzja cięcia:

±0,05 mm

0,8-3,0 mm

Nazwa:

Wysokiej prędkości router PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

Inline PCB Router Machine

Maszyna do sterowania PCB o dużej szybkości

Precyzyjna maszyna PCB Router

Product Description

Maksymalna prędkość 100 000 obrotów na minutę Dual Table Inline PCB Router Machine Precision ±0.05mm

Opis routera wysokiej prędkości w linii PCB:

Jest szeroko stosowany w przemyśle produkcyjnym produktów elektronicznych. Ponieważ tradycyjna ręczna metoda składania będzie wytwarzać silne naprężenie, które ma poważny wpływ na jakość produktu,więc ręczne składanie zostało zasadniczo zastąpione przez cięcie maszynowe.

System routera z podwójnymi oddzielonymi wrzutowcami i podwójnymi stołami do produkcji dużych ilości.

Wykorzystanie urządzeń do sterowania prądem

1Ściganie ścieżki, śledzenie błędów w czasie rzeczywistym, sprzężenie zwrotne, kompensacja.

2. Używając importowanego PLC podzielonego, łamiąc tradycyjną kartę sterowania PLC na bazie komputera, wyższą stabilność i silniejszą anty-interferencję.

3. Podwójne wrzutowce cięcia 2 desek jednocześnie.

4Automatycznie identyfikuje kody kreskowe i odbiera programy cięcia.

5Ma funkcję wykrywania narzędzi i funkcję automatycznej zmiany.

Specyfikacja routera PCB wysokiej prędkości:

Numer modelu	SMTIR500
Wielkość maszyny	Przybliżone 2250 ((L) x1300 ((W) x1750 ((H) mm
Maszyna	Około 800 kg.
Maksymalny rozmiar PCB	300x450mm (na zamówienie), Podwójne stoły
Grubość PCB	00,4-6 mm
Wysokość przekładni	900±50 mm
Kierunek transmisji	Lewa -> Prawa lub Prawa -> Lewa
Prędkość transportu	1500 mm/s
Tryb karmienia	Rodzaj sekcji kolei przewodniczej transportu
Dostosowanie szerokości szyny	Auto.
Sygnał komunikacyjny	SMEMA
Pozycjonowanie PCB	Pozycjonowanie urządzeń
System zbierania	Próżnica, 40-60 dyszek
Węzeł do cięcia	100000 obrotów/min
Rodzaj chłodzenia	Samochłodzenie
Automatyczna zmiana narzędzia	- Tak, proszę.
Sprawdzanie noża	- Tak, proszę.
Dokładność cięcia	± 0,05 mm
Bit routingu	00,8-3,0 średnica
Dokładność powtarzania	± 0,01 mm
Szybkość ruchu	1000 mm/s
Tryb rozładunku	Pas ESD
Wykrywanie narzędzi	- Tak, proszę.
Programowanie procedury	Gerber Drawing Import/Editing Program przez Visual
Zaopatrzenie w powietrze	5-8 kg/cm2
Zasilanie	AC 380V, 50/60Hz, 3KW

Struktura routera PCB w linii o dużej prędkości:

Ta maszyna routerów w linii PCB jest zaawansowanym rozwiązaniem rozdzielającym zaprojektowanym do szybkiego, precyzyjnego i zautomatyzowanego oddzielenia PCB.Jest szeroko stosowany w środowiskach masowej produkcji, takich jak elektronika samochodowa, elektroniki użytkowej, oświetlenia LED, telekomunikacji i urządzeń medycznych.

Dwa niezależne stoły robocze umożliwiają jednoczesne ładowanie i rozładunek PCB, zapewniając minimalny czas przestojów i większą przepustowość.

Dwa niezależne wrzutowce umożliwiają równoległe przetwarzanie różnych sekcji PCB.

Szczegóły o szybkim routerze PCB w linii:

1. Maszyna routerów PCB w linii może pracować z maszyną zbierania tac, jak zaprojektowano poniżej, dla bardzo dużej produkcji, oszczędzając koszty pracy producenta.

inline pcb depaneling router

inline pcb depaneling router machine

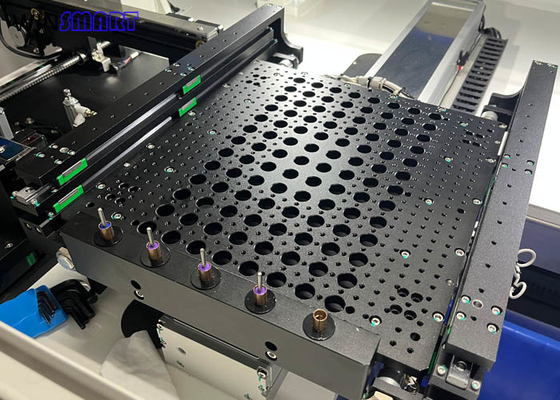

2. Funkcja automatycznej zmiany narzędzi, pozwala na 5 bitów na każdy stół, łącznie 10 bitów może być przechowywane.

Maksymalna prędkość 100 000 obrotów na minutę Dual Table Inline PCB Router Machine Precision ±0.05mm 3

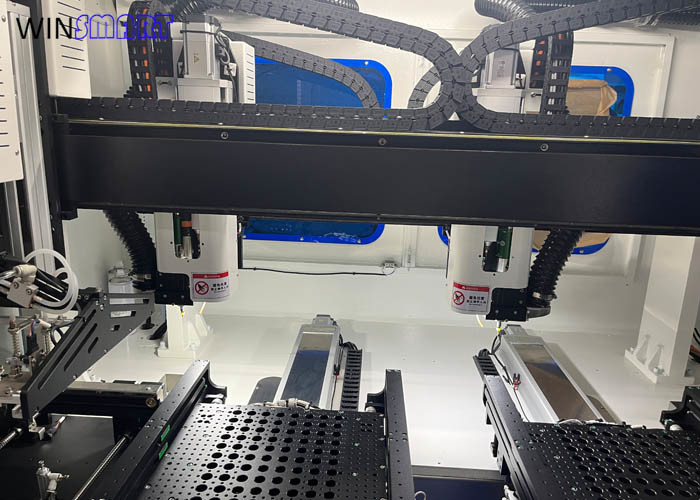

3. Struktura wrotnika, przyjmuje szybki wrotnik SycoTec 4033 z maksymalną prędkością 100000 obrotów na minutę i szczotkę ESD. Ma również wykrywanie złamanego narzędzia.

Maksymalna prędkość 100 000 obrotów na minutę Dual Table Inline PCB Router Machine Precision ±0.05mm 4

Powody, dla których wybrali nas:

1Stabilny: główne komponenty sprzętu są importowane.

2Profesjonalny: mamy wiele opatentowanych technologii w branży automatyki.

3Innowacje: zawsze dążyliśmy do opracowania urządzeń oszczędzających pracę, wysoce zautomatyzowanych i bardziej uniwersalnych.

4. Szybko: odpowiedź na żądania klientów w ciągu 1 godziny i zapewnienie rozwiązania w ciągu 2 godzin.
