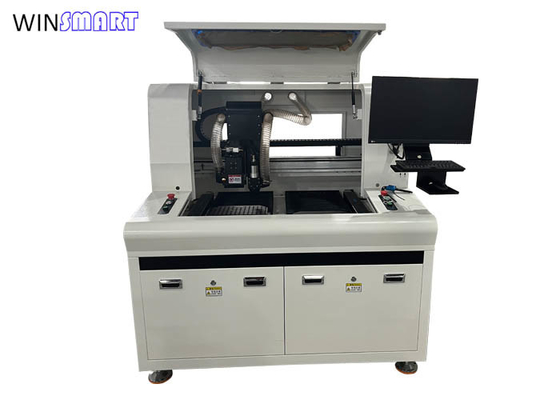

Podwójny spindel Podwójny stół Uniwersalny separator PCB V-Cut i maszyna routerów PCB

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 SET
Cena £:	USD1-10000/set
Packaging Details:	Pułapka ze sklejki
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Gwarancja:

1 rok

Układ CCD:

- Tak, proszę.

Tryb:

offline

Maksymalny panel:

300x300mm (można dostosować)

Żywotność ostrza:

100 000 razy

Materiał ostrza:

SKH51

dokładność cięcia:

±0,1 mm

Kąt cięcia:

Długość cięcia:

Dostosowywalne

Metoda cięcia:

Cięcie i frezowanie w kształcie litery V

Prędkość cięcia:

Wysoka prędkość

Grubość cięcia:

0,2-3,2 mm

Szerokość cięcia:

2-6mm

Poziom hałasu:

≤80 dB

Zasilanie:

220 V/50 Hz

Nazwa produktu:

Podwójny wrzecion uniwersalny separator PCB

Możliwość Supply:

200 zestawów miesięcznie

Podkreślić:

Maszyna do segregacji PCB z podwójnym stołem

Maszyna do segregacji PCB z podwójnym wrotkiem

Uniwersalna maszyna do segregacji PCB V-Cut

Product Description

Podwójny spindel Podwójny stół Uniwersalny separator PCB V-Cut i maszyna routerów PCB

Podwójny spindlowy uniwersalny separator PCB:

Maszyna ta jest przeznaczona do paneli z połączeniem zarówno w kształcie litery V, jak i mostów frezowych.

Jest on szeroko stosowany w produkcji elektroniki, motoryzacji, urządzeń medycznych, oświetlenia LED i telekomunikacji.

Zapobiega pęknięciom, delaminacji i mikrouszkodzeniom, co czyni go idealnym rozwiązaniem do urządzeń elektronicznych o wysokiej niezawodności.

Podwójny spindlowy uniwersalny separator PCBCharakterystyka:

1Podwójne stoły umożliwiają jednoczesne cięcie.

2Podwójne wrzutowce przetwarzają wiele PCB naraz, podwajając wydajność.

3. skraca czas cyklu poprzez jednoczesne przetwarzanie dwóch PCB.

4Idealny do produkcji dużych ilości.

5Minimalizuje interwencję operatora, zmniejszając koszty pracy.

6System wyrównania widzenia CCD zapewnia precyzyjne cięcie.

7Wykorzystuje minimalną siłę, zapobiegając pęknięciom i delaminacji.

8. Działa z FR4, aluminium, ceramiczne, sztywne i wielowarstwowe PCB.

9. Wspiera złożone kształty PCB i nieregularne wzory.

10System odbioru pyłu próżniowego usuwa zanieczyszczenia, zapewniając czyste środowisko pracy.

11Minimalizuje odpady i przeróbki, zwiększając wydajność.

Specyfikacja uniwersalnego separatora PCB z dwoma wrzutowcami:

Model	SMTID3
Obszar pracy	300x300mm, 0-80mm(Z)
Tabele	Podwójne
Węgiel	Podwójne, SycoTec 4025HY do routingu
Śrubokręt, szyba przewodnia, moduł	Chińska marka
Silnik serwowy	Panasonic
Eliminator elektrostatyczny	ADK-801ADK-801
PC	Wartość przemysłowa
Karta sterowania ruchem	PI9074
monitor	17 cali.
System operacyjny	System Windows 10
Prędkość spindala	Maksymalnie 60000 obrotów na minutę
Prędkość jazdy XYZ	XY.800mm/s, Z.300mm/s
Prędkość cięcia	0-100 mm/s
Dokładność cięcia	± 0,05 mm
Całkowita moc	5 kW
Platforma robocza	Obrotowa tacza może cięć w dwóch kierunkach
System chłodzenia węzłem	Chłodzenie powietrzem
Moc odkurzacza	3kw 380V, 3-fazowe (odkurzacz górny)
Ciśnienie powietrza	00,5-0,7MPa
Kontrola hałasu	< 80 dB
Urządzenie bezpieczeństwa	Drzwi i czujniki bezpieczeństwa
Programowanie	Można zaimportować plik dxf dla łatwiejszego programowania
Załadunek i rozładunek PCB	Podręcznik
Wsparcie techniczne i szkolenia	Zapewnienie obsługi sprzętu, programowania, wideo konserwacji sprzętu oraz usługi szkoleniowe na miejscu
System widzenia	System korekcji pozycjonowania wizualnego CCD
Światło ostrzegawcze	Lampa trójkolorowa
Pokrycie ochronne przedziału pracy	Tryb ślepego zabezpieczenia drzwi sześciokątnych
Wymiar	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Waga	Około 950 kg.

Wymagania w odniesieniu do urządzeń do oddzielenia płytek PCB z podwójnym wrzutowcem

Ten uniwersalny separator PCB jest zaprojektowany zarówno dla paneli z V-ciągiem, jak i mostem frezowym, działa również tylko dla płyt V-ciągiem lub tylko płyt routed.

Wprowadzenie do części głównej segregatora uniwersalnego PCB z dwoma wrzutowcami:

1. Silnik bez szczotki napędza ostrze piły, wsuwając i wprowadzając powietrze jonowe w celu zmniejszenia adsorpcji pyłu podczas procesu cięcia.

2. Wysokiej prędkości węzeł SycoTec, szybkie cięcie, wyposażony w odkurzacz i wykrywanie pęknięć cięcia, aby zapobiec dalszemu cięciu i złomowaniu po pęknięciu noża.dokładna kontrola wysokości PCB.

Podwójny spindel Podwójny stół Uniwersalny separator PCB V-Cut i maszyna routerów PCB 1

3- Niestandardowa armatura z stopów aluminiowych, obróbka utleniania, anty-statyczna, zapewniająca dokładność cięcia.

PCB Separator Fixture

Wykaz konfiguracji przesyłki uniwersalnego separatora PCB:

1) Separator PCB z 2 wrzutowcami x 1 jednostką

2) Odkurzacz x 1 jednostka

3) ostrze piły x 5 pc, bity drogowe x 10 pc

4) instrukcja obsługi x 1 pc

5)Wideo operacyjne i wideo konfiguracyjne
