Bezpyłowa, wielofunkcyjna, pre-scored i routed PCB Separator PCB Router Machine

Nazwa Marki:	Winsmart
Numer modelu:	SMTID3 offline
MOQ:	1 set
Cena £:	USD20000-80000
Szczegóły opakowania:	Plywood case
Warunki płatności:	L/C, T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Warranty:

12 months

CCD System:

Mode:

Offline

Max Panel:

300x300mm, dual tables

Blade Life:

100,000 Times

Blade Material:

SKH51

Cutting Accuracy:

±0.1mm

Cutting Angle:

Routing Bit:

Diameter 0.8-3.2mm

Cutting Method:

V-Cutting & Routing

PCB Material:

FR4 and Aluminum

Cutting Thickness:

0.2-3.2mm

Cutting Width:

2-6mm

Noise Level:

≤80dB

Power Supply:

220V/50Hz

Product Name:

Multi-function PCB Router Machine

Supply Ability:

200 sets per month

Podkreślić:

Wielofunkcyjny separator PCB

Pre-scored PCB Separator

Maszyna rozdzielacza PCB PCB Router

Opis produktu

Bezpyłowa, wielofunkcyjna, pre-scored i routed PCB Separator PCB Router Machine

Wielofunkcyjna maszyna routerów PCB:

Ten wielofunkcyjny router pre-scored i routed PCB jest wszechstronną maszyną defanelową zaprojektowaną do efektywnego obsługi zarówno PCB z V-scorem, jak i PCB z routem.Jest szeroko stosowany w produkcji elektroniki, oświetlenie LED, przemysł motoryzacyjny i medyczny, w których wymagana jest wysoka precyzja i minimalne obciążenie podczas separacji PCB.

Wielofunkcyjna maszyna do routerów PCBCharakterystyka:

1. Wspiera obaSeparacja płytek PCB z punktem V i rozprowadzana drogąw jednej maszynie.

2. Zapewniaczyste, wolne od grzybówoddzielenie przy minimalnym obciążeniu.

3Zapobiega pęknięciom, delaminacji i uszkodzeniu części.

4Pracuje zFR4, aluminium, ceramika, elastyczne i sztywne PCB.

5Zmniejsza ręczne obsługiwanie, zwiększając wydajność produkcji.

6. Dostosowalne ustawienia dla różnych grubości PCB i materiałów.

7Kamera CCD zapewniadokładne cięcie i wyrównanie.

8. Działa z FR4, aluminium, ceramiczne, sztywne i wielowarstwowe PCB.

9- Obudowy ochronne i przyciski awaryjne w celu zapewnienia bezpieczeństwa operatora.

10Łatwe programowanie i obsługa z ustawionymi ścieżkami cięcia.

Wielofunkcyjna maszyna do routerów PCBSpecyfikacja:

Model	SMTID3 nie działa
Obszar pracy	300x300mm, można je dostosować
Tabele	Podwójne
Węgiel	Podwójne, SycoTec 4025HY do routingu
Śrubokręt, szyba przewodnia, moduł	Chińska marka
Silnik serwowy	Panasonic
Eliminator elektrostatyczny	ADK-801ADK-801
PC	Wartość przemysłowa
Karta sterowania ruchem	PI9074
monitor	17 cali.
System operacyjny	System Windows 10
Prędkość spindala	Maksymalnie 60000 obrotów na minutę
Prędkość jazdy XYZ	XY.800mm/s, Z.300mm/s
Prędkość cięcia	0-100 mm/s
Dokładność cięcia	± 0,05 mm
Całkowita moc	5 kW, maszyna 2 kW, odkurzacz 3 kW
Platforma robocza	Obrotowa tacza może cięć w dwóch kierunkach
System chłodzenia węzłem	Chłodzenie powietrzem
Moc odkurzacza	3kw 380V, 3-fazowe (odkurzacz górny)
Ciśnienie powietrza	00,5-0,7MPa
Kontrola hałasu	< 80 dB
Urządzenie bezpieczeństwa	Drzwi i czujniki bezpieczeństwa
Programowanie	Można zaimportować plik dxf dla łatwiejszego programowania
Załadunek i rozładunek PCB	Podręcznik
Wsparcie techniczne i szkolenia	Zapewnienie obsługi sprzętu, programowania, wideo konserwacji sprzętu oraz usługi szkoleniowe na miejscu
System widzenia	System korekcji pozycjonowania wizualnego CCD
Światło ostrzegawcze	Lampa trójkolorowa
Pokrycie ochronne przedziału pracy	Tryb ślepego zabezpieczenia drzwi sześciokątnych
Wymiar	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Waga	Około 950 kg.

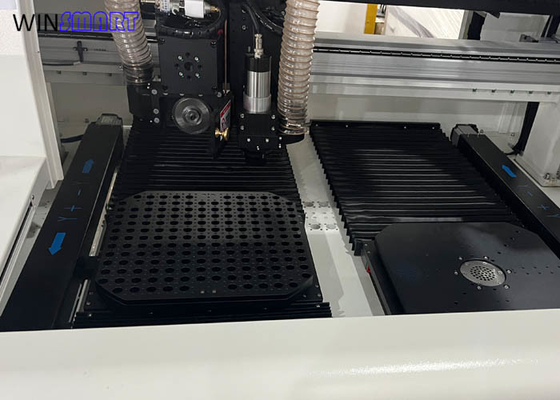

Wielofunkcyjna maszyna do routerów PCBSzczegóły:

Ten uniwersalny separator PCB jest zaprojektowany zarówno dla paneli z V-ciągiem, jak i mostem frezowym, działa również tylko dla płyt V-ciągiem lub tylko płyt routed.

Maszyna posiada silnik bez szczotek, który napędza ostrze piły, przy użyciu ssania i powietrza jonowego w celu zmniejszenia adsorpcji pyłu podczas procesu cięcia.

Korzystamy z szybkiego węgla SycoTec, szybkiego cięcia, wyposażonego w odkurzacz i detektor pęknięć noża, aby zapobiec dalszym cięciom i złomowi po pęknięciu noża.

I używamy serwo kontrolowanego podnoszenia w osi Z i dostosowanego aluminiowego stopu do zapewnienia dokładności cięcia.

Wielofunkcyjne maszyny routerów PCB:

1Elektronika użytkowa

Smartfony, tablety, laptopy, konsole do gier.
Wysokiej gęstości płytki z precyzyjnym umieszczeniem komponentów.

2. Przemysł oświetlenia LED

Aluminiowe płytki LED, taśmy LED i panele wyświetleniowe.
Zapobiega pęknięciom i uszkodzeniu wrażliwych elementów LED.

3. Elektronika motoryzacyjna

ECU, czujniki, systemy infotainment, urządzenia ADAS.
Obsługa PCB samochodowych o wysokiej niezawodności przy minimalnym obciążeniu.
Noszone urządzenia medyczne, systemy monitorowania pacjentów, sprzęt diagnostyczny.
Wysokiej precyzji dekonstrukcja miniaturyzowanej elektroniki medycznej.

4Elektronika lotnicza i obronna.

Systemy radarowe, elektronika lotnicza, komunikacja satelitarna.
Działa z wytrzymałymi PCB dla krytycznych zastosowań.

5Telekomunikacje i sieci

Antenny 5G, routery, nadajniki światłowodowe.
Wspiera wysokiej częstotliwości, wielowarstwowe oddzielenie PCB.
