Maszyna do frezowania płytek PCB
>

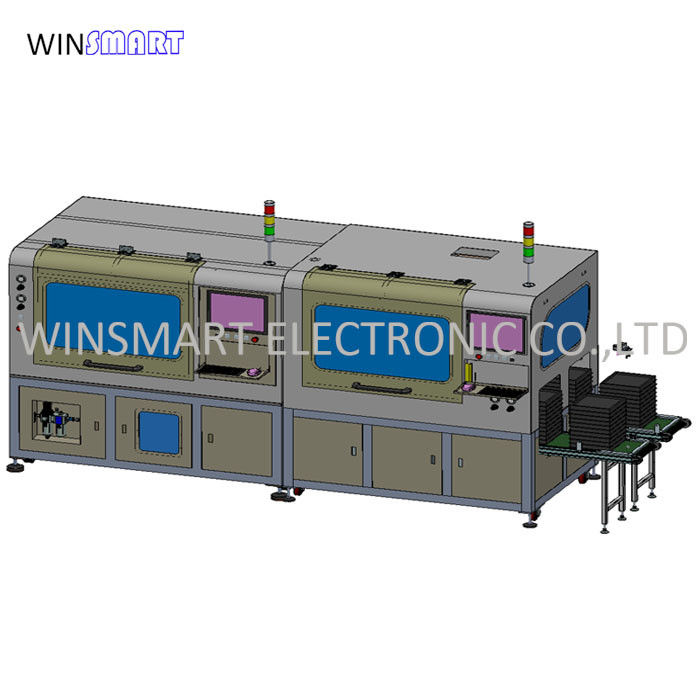

Maszyna do cięcia płyt PCB z automatyczną funkcją automatycznej zmiany narzędzi

Maszyna do cięcia płyt PCB z automatyczną funkcją automatycznej zmiany narzędzi

Nazwa Marki: Winsmart
Numer modelu: SMTIR500
MOQ: 1 SET
Cena £: USD40000-80000
Szczegóły opakowania: Pułapka ze sklejki
Warunki płatności: T/T, L/C, Western Union
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Zasilanie PCB:
Automatyczna regulacja szerokości
Rozładunek PCB:
Płaski pas ESD
Prędkość wrzeciona:
100,000 obr./min
Ilość osprzętu:
2
Stół roboczy:
2
ilość wrzeciona:
2
Obszar roboczy:
300 x 300 mm, można go dostosować
Precyzja cięcia:
±0,05 mm
Dia:
0,8-3,0 mm
nazwisko:
Pełny automatyczny komputer separatora PCB
Możliwość Supply:
100 zestawów/miesiąc
Podkreślić:

Automatyczna zmiana narzędzia PCB Machine cięcia

,

Maszyna do cięcia PCB o prędkości 100000 obrotów na minutę

,

Pełnoautomatyczna maszyna do cięcia PCB

Opis produktu

Maszyna do cięcia płyt PCB z automatyczną funkcją automatycznej zmiany narzędzi



Pełnoautomatyczna maszyna do cięcia PCB Wprowadzenie:

Całkowicie automatyczna maszyna do cięcia płyt PCB to zautomatyzowana maszyna do cięcia płyt, stosowana w liniach technologii montażu powierzchniowego (SMT).Zawiera 2 wrzutowce (narzędzia do cięcia) i jest zintegrowany z linią produkcyjną w celu zapewnienia ciągłego przepływu pracyMaszyna doskonale odpowiada potrzebom produkcji elektroniki o dużej objętości, wysokiej precyzji i automatyzacji, co czyni ją preferowanym wyborem w nowoczesnych środowiskach produkcyjnych.


Pełnoautomatyczna maszyna do cięcia PCB

1. Maszyna do cięcia PCB ma podwójne wrzutowce do jednoczesnego cięcia

• Dwa szybkie wrzutowce działają niezależnie lub równocześnie.

• Idealne do obróbki równoległej, znacząco skracające czas cięcia.

• Zwiększa przepustowość i wspiera produkcję dużych ilości.

2Całkowicie zautomatyzowana operacja.

• Automatyczne ładowanie/wyładowywanie płyt PCB za pomocą przenośnika lub ramion robotycznych.

• Brak konieczności ręcznej interwencji

• Bezproblemowa integracja z liniami SMT dla przepływu pracy w linii.

3System przystosowania wzroku

• Wyposażone w kamery CCD umożliwiające precyzyjne umieszczenie znaków powierniczych.

• Korekta widzenia w czasie rzeczywistym zapewnia wysoką dokładność cięcia.

• Kompensuje nieprawidłowe wyrównanie lub kurczenie się PCB.

4. Wysoce precyzyjne cięcie

• Korzysta z szybkich wrotów (zwykle do 60 000-100 000 obrotów na minutę).

• Minimalne obciążenie PCB, co pozwala uniknąć pęknięć i uszkodzeń.

• Obsługuje sterowanie skomplikowanymi kształtami z ciasnymi tolerancjami.

5System zbierania pyłu

• 4HP odkurzacz próżniowy.

• Utrzymuje czystość obszaru cięcia i chroni elementy maszyny.

• Poprawia czystość w miejscu pracy i zdrowie pracowników.

6Inteligentne oprogramowanie i interfejs użytkownika

• HMI (Human-Machine Interface) z ekranem dotykowym, ułatwiający obsługę.

• Integracja CAD/CAM do importowania ścieżek trasy.

• Ustawienia programowalne dla różnych układów paneli i głębokości cięcia.

7Bezpieczeństwo i monitorowanie

• Zawiera zamki drzwiowe, zatrzymanie awaryjne i zasłony oświetleniowe.

• Monitoring w czasie rzeczywistym prędkości wrotnika, temperatury i obciążenia silnika.

• Alarmy i automatyczne wyłączenie w przypadku nieprawidłowości.

8Kompaktny i modułowy projekt

• Zaprojektowane do zastosowania w środowiskach SMT w linii.

• Modułowa konstrukcja umożliwia łatwą konserwację i modernizację.

9Podtrzymanie wielo-PCB i paneli

• Wspiera wielokrotne panele, różne rozmiary płyt i routing V-cut/tab.

• regulowane urządzenia i stoły podciśnieniowe do bezpiecznego trzymania deski.

10. Energooszczędna eksploatacja

• Zaprojektowane do niskiego zużycia energii pomimo szybkiej pracy.

• Inteligentne tryby gotowości zmniejszają zużycie energii w stanie jałowym.


Pełna specyfikacja maszyny do automatycznego cięcia płytek PCB:

Numer modelu SMTIR500
Wielkość maszyny Przybliżone 2250 ((L) x1300 ((W) x1750 ((H) mm
Maszyna Około 800 kg.
Maksymalny rozmiar PCB 300x450mm (na zamówienie), Podwójne stoły
Grubość PCB 00,4-6 mm
Wysokość przekładni 900±50 mm
Kierunek transmisji Lewa -> Prawa lub Prawa -> Lewa
Prędkość transportu 1500 mm/s
Tryb karmienia Rodzaj sekcji kolei przewodniczej transportu
Dostosowanie szerokości szyny Auto.
Sygnał komunikacyjny SMEMA
Pozycjonowanie PCB Pozycjonowanie urządzeń
System zbierania Próżnica, 40-60 dyszek
Węzeł do cięcia 100000 obrotów/min
Rodzaj chłodzenia Samochłodzenie
Automatyczna zmiana narzędzia - Tak, proszę.
Sprawdzanie noża - Tak, proszę.
Dokładność cięcia ± 0,05 mm
Bit routingu 00,8-3,0 średnica
Dokładność powtarzania ± 0,01 mm
Szybkość ruchu 1000 mm/s
Tryb rozładunku Pas ESD
Wykrywanie narzędzi - Tak, proszę.
Programowanie procedury Gerber Drawing Import/Editing Program przez Visual
Zaopatrzenie w powietrze 5-8 kg/cm2
Zasilanie AC 380V, 50/60Hz, 3KW


Całkowicie automatyczna maszyna do cięcia PCB

Cechy Cechy
Węzły podwójne Szybsze przetwarzanie, większa przepustowość
Automatyzacja wewnętrzna Bezproblemowa integracja, zmniejszona siła robocza
Precyzyjne sterowanie Wysokiej jakości krawędzie, bezpieczeństwo części
Wysokiej jakości krawędzie, bezpieczeństwo części Dostosowany do różnych układów tablicy
Zmniejszenie obciążenia PCB Większa wydajność, mniej pęknięć/szkód
Projekt oszczędzający przestrzeń Idealne dla kompaktowych linii SMT


Pełnoautomatyczna maszyna do cięcia płytek drukowanych PCB

Maszyna do cięcia płyt PCB z automatyczną funkcją automatycznej zmiany narzędzi 0


Maszyna ta jest zaawansowanym rozwiązaniem, zaprojektowanym z myślą o szybkiej, precyzyjnej automatyzacji, która zmniejsza zależność od ręcznych operatorów i minimalizuje błędy ludzkie.

Dwa niezależne stoły robocze umożliwiają jednoczesne ładowanie i rozładunek PCB, zapewniając minimalny czas przestojów i większą przepustowość.

Dwa niezależne wrzutowce umożliwiają równoległe przetwarzanie różnych PCBA jednocześnie.

Może również pracować z maszyną do odładowywania tac, aby uzyskać bardzo dużą produkcję, zmniejszyć pracę i mniej prac.
