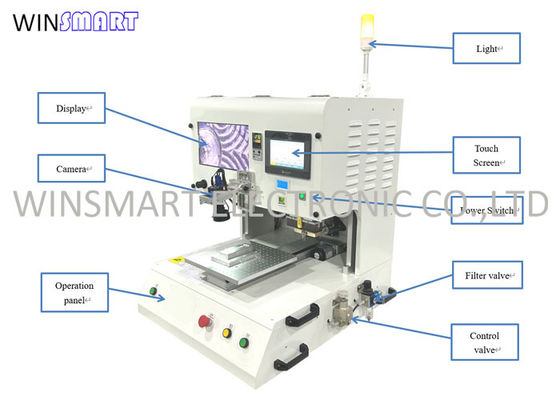

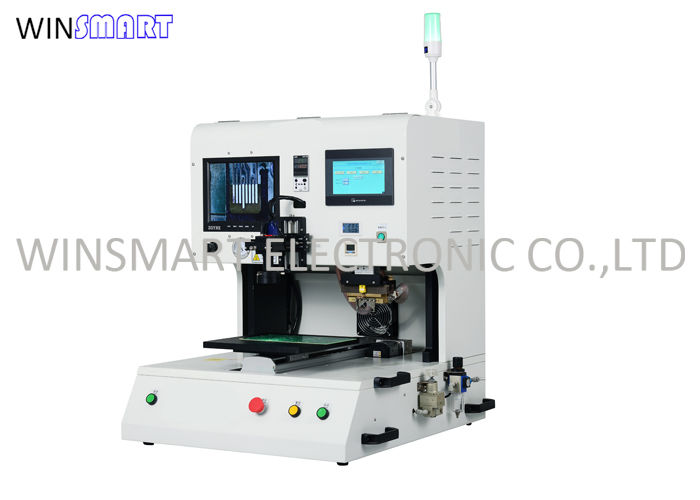

3-osiowa maszyna do lutowania Hot Bar umożliwia ruch X i Y podczas lutowania

Opis maszyny do lutowania Hot Bar:

Maszyna do lutowania Hot Bar to precyzyjny sprzęt spawalniczy oparty na technologii ogrzewania impulsowego, który osiąga precyzyjne spawanie z kontrolą temperatury poprzez krótkotrwały i wysokiej częstotliwości prąd impulsowy lub wyjście energii, szczególnie odpowiedni do wymagań spawalniczych elementów wrażliwych na temperaturę lub mikroelementów. Spawarki impulsowe, dzięki swoim precyzyjnym i niskim uszkodzeniom, stały się kluczowym narzędziem dla zaawansowanej produkcji elektronicznej i produkcji zminiaturyzowanego sprzętu, szczególnie w scenariuszach, które wymagają wysokiej niezawodności i minimalnego wpływu termicznego i nie mogą być zastąpione.

Funkcje maszyny do lutowania Hot Bar:

1. Niezależna kontrola osi X, Y i Z.
   • Umożliwia precyzyjne wyrównanie i pozycjonowanie głowicy lutowniczej i komponentów.
   • Idealny do złożonych lub wielopunktowych zadań lutowania.

2. Wykorzystuje element grzejny z kontrolą termiczną (termoda) do bezpośredniego przykładania ciepła do połączenia.
   • Odpowiedni do połączeń flex-to-PCB, FFC/FPC-to-PCB i drut-do-pad.

3. Regulowana temperatura lutowania (zazwyczaj 100°C–500°C).
   • Kontrolowany nacisk w dół zapewnia prawidłowe połączenie.
   • Monitorowanie temperatury i siły w czasie rzeczywistym.

Cechy maszyny do lutowania Hot Bar:

1. Unikalna technologia ogrzewania impulsowego zapewnia najszybsze nagrzewanie głowicy lutowniczej.

2. Programowalna temperatura lutowania, tempo nagrzewania i czas trwania dla szerokiej gamy produktów.

3. Termopara jest zamocowana w bliskiej odległości od powierzchni roboczej i termody, zapewniając w ten sposób dokładną kontrolę sprzężenia zwrotnego temperatury.

4. Zamknięta pętla kontroli temperatury PID z wyraźnie widocznym wyświetlaczem LED.

5. Czas lutowania może być programowalny i jest uruchamiany przez temperaturę.

6. Pływająca termoda zapewnia stały nacisk i przenoszenie ciepła między głowicą termody a częściami do połączenia.

7. Programowalny przełącznik ciśnieniowy z wyświetlaczem LCD dla precyzyjnej kontroli siły.

8. System kamery CCD z obiektywem powiększającym może być modernizowany do pozycjonowania o małym skoku.

Specyfikacja maszyny do lutowania Hot Bar:

Zastosowanie maszyny do lutowania Hot Bar:

Zazwyczaj nie możemy używać SMT + pieca do reflow do urządzeń spawalniczych. Pierwotnie możemy użyć lutownicy o stałej temperaturze do lutowania ręcznego, ale lutowanie ręczne ma pewne wady, takie jak niespójne umiejętności operacyjne, nierówna obsługa, a nawet fałszywe spawanie lub uszkodzone produkty. Prasa impulsowa jest inna niż lutownica o stałej temperaturze. Prasa impulsowa może osiągnąć wymaganą temperaturę w momencie włączenia zasilania. Gdy na obu końcach głowicy dociskowej nie ma napięcia, chłodzenie powietrzem może szybko osiągnąć temperaturę pokojową, a głowica dociskowa jest płaska, więc spawane produkty mają taki sam wygląd, stabilną wydajność i prostą obsługę.
