Szczegóły produktów

Do domu > produkty >

Maszyna do frezowania płytek PCB

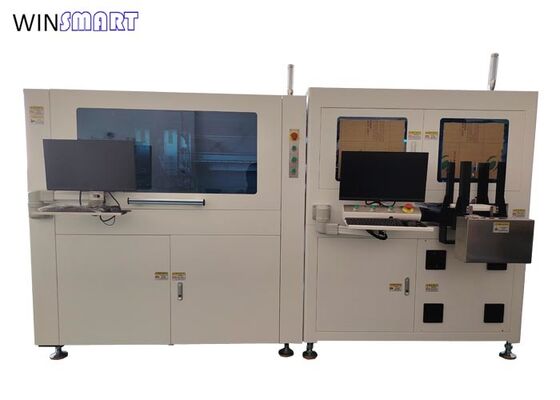

Kompletnie automatyczna maszyna do odcinania płytek PCB z rozmiarem tac 450x400 mm i precyzją cięcia ± 0,05 mm

Wszystkie kategorie

Maszyna do frezowania płytek PCB

Maszyna do usuwania płyt PCB V Cut

Laserowa maszyna do usuwania płyt PCB

Zrobotyzowana maszyna lutownicza

Maszyna do lutowania na gorąco

Wózek podający SMT

Skontaktuj się z nami

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Skontaktuj się teraz

Kompletnie automatyczna maszyna do odcinania płytek PCB z rozmiarem tac 450x400 mm i precyzją cięcia ± 0,05 mm

Nazwa Marki:	Winsmart
Numer modelu:	Smtirx
MOQ:	1 zestaw
Cena £:	USD20000-80000
Szczegóły opakowania:	Obudowa ze sklejki
Warunki płatności:	T/T, L/C, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Kolor:

Biały

Materiał PCB:

FR4, aluminium

Grubość PCB:

0,8-3,0 mm

Osprzęt:

dostosowane

Precyzja cięcia:

±0,05 mm

Max PCB:

350 x 350 mm

Aplikacja:

Frezowanie połączeń PCB separacja

Nazwa produktu:

W pełni automatyczne rozwiązanie do usuwania płytek PCB

Możliwość Supply:

100 zestawów/miesiąc

Podkreślić:

W pełni automatyczna maszyna do depanowania PCB

Sprzęt do depanelizacji PCB o wymiarach 450 x 400 mm

Precyzyjna maszyna do oddzielania PCB ± 0

Opis produktu

Pełne automatyczne odkręcanie płytek PCB i PCBA Targowy Destacker / Stacker Rozwiązanie 450x400mm

Całkowicie automatyczne rozwiązanie do rozbierania płytek PCB oraz PCBA Tray Destacker/Stacker to zintegrowany system automatyzacji zaprojektowany w celu usprawnienia procesów produkcji płytek PCB.To kompleksowe rozwiązanie łączy w sobie automatyczne rozmieszczanie płytek PCB z możliwościami automatycznego zarządzania tacą (odstawianie/usytuowanie), obsługując maksymalne rozmiary tac o wymiarach 450x400 mm.

System ten jest idealny dla środowisk wytwarzania płyt PCB o wysokiej wydajności, zwiększając wydajność przepływu pracy od operacji rozgrzewania do zorganizowanego zarządzania tacą,znaczące zmniejszenie siły roboczej w produkcji elektroniki, przemysłu motoryzacyjnego i telekomunikacji.

Kluczowe cechy

Całkowicie zautomatyzowane działanie w produkcji dużych objętości
System widzenia PC i CCD dla precyzyjnej dokładności cięcia
Programowanie z kompensacją i zintegrowanym gromadzeniem pyłu
System cięcia dolnego i odkurzacza dla czystych powierzchni PCB i środowiska warsztatowego
Elastyczna konstrukcja dostosowana do różnych typów produktów z dostępnymi modelem na zamówienie
Automatyczne ładowanie na tacę poszczególnych PCBA po rozgrzewaniu
System obsługi tac zgodny z AGV
Opcjonalna integracja skanera kodów kreskowych
Wsparcie połączeń MES dla inteligentnej integracji fabryki

Specyfikacje techniczne

Główna jednostka odwlekania - model SMTIRX

Specyfikacja	Szczegóły
Wielkość maszyny	Ok. 1450 ((L) x 1100 ((W) x 1600 ((H) mm
Maszyna	Około 800 kg
Maksymalny rozmiar PCB	350x350mm (na zamówienie), Podwójne stoły
Grubość PCB	00,4-6 mm
Wysokość przekładni	900±50 mm
Kierunek transmisji	Lewa → Prawa lub Prawa → Lewa
Prędkość transportu	1500 mm/s
Tryb karmienia	Rodzaj sekcji kolei przewodniczej transportu
Dostosowanie szerokości szyny	Podręcznik
Sygnał komunikacyjny	SMEMA
Pozycjonowanie PCB	Pozycjonowanie urządzeń
System zbierania	Próżnica, 40-60 dyszek
Węzeł do cięcia	80000 obrotów/min (standardowe)
Rodzaj chłodzenia	Samochłodzenie
Automatyczna zmiana narzędzia	Podręcznik
Sprawdzanie noża	- Tak, proszę.
Dokładność cięcia	± 0,05 mm
Bit routingu	00,8-3,0 średnica, obrót w prawo
Dokładność powtarzania	±0,02 mm
Szybkość ruchu	1000 mm/s
Tryb rozładunku	Pas ESD
Wykrywanie narzędzi	- Tak, proszę.
Programowanie procedury	Gerber Drawing Import/Editing Program przez Visual
Zaopatrzenie w powietrze	5-8 kg/cm2
Zasilanie	AC 220V, 50/60Hz, 3KW

Jednostka obsługująca tacę - wzór SMTDS-350

Specyfikacja	Szczegóły
Zasilanie	AC220V 50Hz/3KW
Zaopatrzenie w powietrze	00,6 MPa
Położenie	L→R
Waga	≈ 1200 kg
Dostosowanie szerokości szyny	Auto.
Komunikacja	SMEMA
Wielkość tacy	maksymalnie 400x450 mm
Wysokość pojemnika	500 mm
Prędkość ruchu tacki	1000 mm/s
System operacyjny	WIN10
Pozycjonowanie PCB	Zestaw
Funkcja liczenia	Wsparcie
Klasyfikowane przechowywanie	OK, NG, pusty tac.
MES	- Tak, proszę.
Kontrola	PC przemysłowe
Tryb działania	Interfejs człowiek-maszyna
Tryb transportu PCB	Transport systemu współrzędnych + aspirator próżniowy
Zezwolenia operacyjne	3 stopnie
Ilość przechowywania w tacce	10
Kamera	- Tak, proszę.
Połączenie AGV	Wsparcie
NG Wyrok	Wsparcie

Wykorzystanie w przemyśle

Ten zautomatyzowany system rozliczania jest szeroko stosowany w całym przemyśle wytwarzania produktów elektronicznych.Tradycyjne ręczne metody rozgrzewania powodują znaczne obciążenia, które negatywnie wpływają na jakość produktuSystem ten posiada integrację ładowarki i rozładowarki dla linii testowych ATE, szybką obsługę wrotów,separacja PCBA niskoprężna, a także zapewnia precyzję i czystość w środowiskach produkcyjnych o dużej objętości.

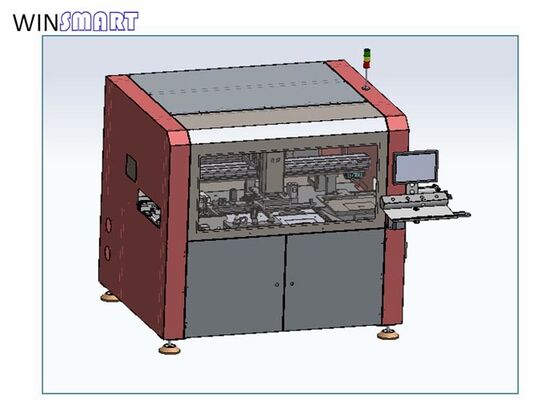

Układ rozwiązania

Rozwiązanie Mechanizm ogólny Wprowadzenie
