V Cut PCB Depaneling Machine zapewnia minimalne obciążenie mechaniczne PCB podczas procesu depaneling dla lepszej wydajności

Nazwa Marki:	Winsmart
Numer modelu:	SMTPD2
MOQ:	1 jednostka
Price:	negotiable
Szczegóły opakowania:	Obudowa ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Tryb jazdy:

PNEUMATYCZNY

Ciśnienie powietrza:

0,4-0,6 MPa

Grubość cięcia:

0,6-3,5 mm

Długość cięcia:

580 mm

Umiejętność powtarzania:

±2 μm

Materiał PCB:

Aluminium, CEM, FR4

nazwa:

Depanelizer PCB z metalowym rdzeniem V

Szybkość cięcia:

0-300 mm/s

Funkcje bezpieczeństwa:

Przycisk zatrzymania awaryjnego, osłona zabezpieczająca

Wideo z inspekcji:

Pod warunkiem, że

Połączenie PCB:

V-CUT

Wymiar:

780x300x450mm

Siła cięcia:

Nastawny

Materiał ostrza:

Stal szybkotnąca

Tryb pracy:

Automatyczne cięcie

Zasilanie:

220 V/50 Hz lub 110 V/60 Hz

Maksymalny komponent:

Wysokość 60mm

Wskaźnik mocy:

Napędzany:

Silnik

Możliwość Supply:

500 jednostek/rok

Podkreślić:

V Maszyna do wyciągania PCB minimalne naprężenie

Maszyna do rozkładania PCB lepszy wydajność

V Obciążenie mechaniczne maszyny obróbki cięcia

Opis produktu

V Cut PCB Depaneling Machine zapewnia minimalne obciążenie mechaniczne PCB podczas procesu depaneling dla lepszej wydajności

Opis urządzenia do usuwania płytek PCB:

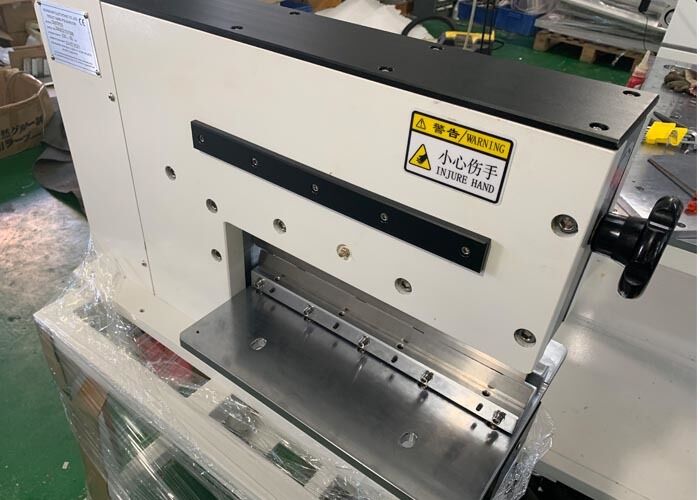

Ten V-Cut PCB Depanelizer jest profesjonalną precyzyjną maszyną do separacji specjalnie zaprojektowaną do cięcia i rozdzielenia paneli PCB z wstępnie zaznaczonymi rowkami w kształcie V.Przyjmuje precyzyjną mechaniczną strukturę cięcia walcowania, aby zrealizować czyste, płynne i nisko naprężone oddzielenie płyty bez ciągnięcia śladów, pęknięcia podłoża lub uszkodzenia złączy lutowych i komponentów SMD.

Wykorzystując regulowaną wysokość ostrza, pozycję platformy i prędkość cięcia, maszyna jest kompatybilna z różnymi grubościami płyt PCB,Głębokości węzłów w kształcie litery V oraz różne materiały płyt, takie jak FR4 i podłoże aluminioweDzięki stabilnej kalibracji ostrza i minimalnej odchyleń od cięcia zapewnia stałą jakość deskowania i wysoką powtarzalność do produkcji masowej.

Kompaktna konstrukcja, łatwa w obsłudze i niska utrzymanie, ten separator w kształcie V znacznie poprawia wydajność produkcji, jednocześnie zmniejszając pęknięcia płyt i wskaźnik wad produktu,który jest idealnym rozwiązaniem do montażu SMT, produkcja elektroniki i przetwarzanie płyt PCB.

Wykorzystanie urządzenia do odcięcia płytek PCB

1) Napędzane pneumatycznie, konstrukcja hybrydowa elektryczna, podwójne prosto cięcie nożem, nadające się do dzielenia precyzyjnej blachy SMD, aluminiowej płyty obwodowej.
2) robót wiercących, odpowiednich do wszystkich grubości płyt PCB, cios tablicy cięcia jest mniejszy niż 2 mm, bez obaw dotyczących bezpieczeństwa eksploatacji.
3) Zmniejszyć napięcie wewnętrzne powstałe podczas cięcia płyty do poniżej 180 μST w celu uniknięcia pękania cyny i zapobiegania uszkodzeniu części precyzyjnych.
4) obcięć krawędź rowu w kształcie litery V, a szerokość części wynosi 0,3 mm, a wysokość 50 mm.
5) Ostrza można ponownie wyostrzyć
6) naprężenie cięcia poniżej 300 uE.

V Odcinek PCB DepanelerSpecyfikacje:

Model	SMTPD2
Pociąg	Pneumatyczne
Długość ostrza	600 mm
Urządzenia do cięcia	Dostępne
Gwarancja	1 rok
Podawanie PCB	Podręcznik
Materiał PCB	Aluminium, CEM, FR4
Umiejętność powtarzania	± 2 μm
System sterowania	Podręcznik
Nazwa	Pneumatyczny separator PCB

V Wykorzystanie urządzenia do odkręcania płyt PCB:

Jest szeroko stosowany w nowoczesnym przemyśle PCB V-score, poprawia efekt cięcia, aby uniknąć uszkodzenia komponentów.

Proszę podać poniżej parametry swoich paneli, aby potwierdzić, czy standardowa maszyna jest wykonalna dla Państwa zastosowań:

1. Maksymalna wysokość części

2Min. odległość między komponentem a wynikiem v

3. Maksymalna długość panelu

V Odcinek PCB Depaneler Zalety:

Brak napięcia cieplnego: W przeciwieństwie do metod laserowych lub routerów, cięcie mechaniczne unika nagromadzenia się ciepła.

Wysoka dokładność cięcia: Czyste, wolne od pęknięć oddzielenie gęstych płyt aluminiowych.

Bezpłynnego działania: Bez śmieci i pyłu jak przy mechanicznym sterowaniu.

Wspiera grube PCB: Zaprojektowany do wytrzymałych materiałów płyt o wysokim prądzie.

Kompatybilność z długą tablicą: Idealny do zastosowań w zakresie pasków LED i oświetlenia liniowego.

Powtarzalne wyniki: Konsekwentna jakość w produkcji dużych ilości.

Opakowanie i wysyłka:

Opakowanie produktu:

Maszyna do segregacji PCB zostanie zapakowana w solidne pudełko kartonowe, aby zapobiec uszkodzeniu podczas transportu.
Wszystkie niezbędne akcesoria i części będą bezpiecznie umieszczone w pudełku.
Na pudełku umieszczono nazwę produktu i specyfikacje, aby łatwo go zidentyfikować.

Wysyłka:

Produkt zostanie wysłany za pośrednictwem renomowanej firmy kurierskiej w celu zapewnienia terminowej i bezpiecznej dostawy.
Klienci otrzymają numer śledzenia, aby monitorować stan ich przesyłki.
Koszty wysyłki będą obliczane na podstawie lokalizacji klienta i preferencji wysyłki.
Międzynarodowi klienci mogą być zobowiązani do zapłaty dodatkowych opłat celnych po otrzymaniu zamówienia.
